続コンロッドとロッカーアーム。

年の瀬なのでマメに更新いたします。

せっせと働いていますよ!サボってなんか無いですよ!
のアピールです。

では、コンロッドスモールエンド。

ピストンピンでピストンとコンロッドをつなぐ穴ですね。

たいていココはガバガバヘイ!(ラモーンズ万歳!)になっております。

さすればピストンが首を振ります。

首を振りながらのピストン運動。

貴方の嫁さん、彼女は喜ぶかもしれませんがエンジンにはちっとも喜ばしいことではないのでキチンと交換です。



SSTで古いのを抜いて新しいのを入れる。
画像は新しいの。



専用のリーマーで寸法合わせ。
これで完了。

お次!



ロッカーアームのバルブ側ですね。
よくある虫食い。
駄目クリアランスやソリッドリフターや心無いスロットルワークによってこうなりますな。

もちろん修正です。
新しいのに交換すれば良いとは限りません。
安いのはぼろいし、高いのはめっちゃ高価なのよ。
ローラーロッカーなんてのも寿命が短いし高いし、そんなに効果ないし。

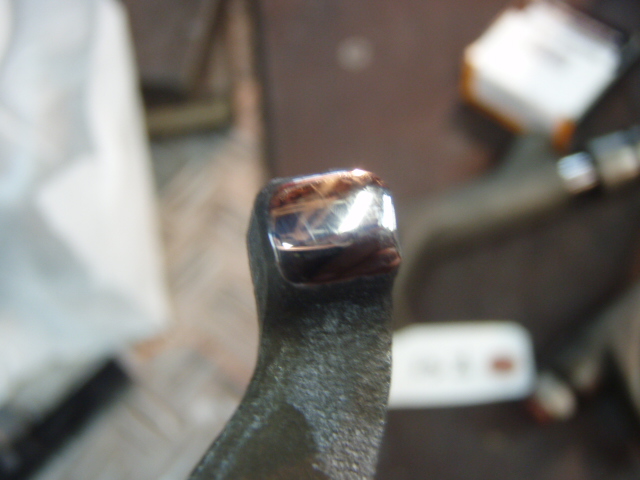

ですからチョット特殊な溶接で肉盛りして研磨して修正します。

溶接→形を整える→研磨→鏡面磨き
の手順で。



ピッカリピ~ん。
最近、雑誌なんかで言われてるロッカーアームレシオなどが狂っちゃいけないので丁寧かつ慎重に行います。

ではブッシュ。



抜くところも、入れるところも写真撮るの忘れたがね。

入れたら専用のリーマーで寸法仕上げ。

その後、シムにてサイドスラスト(横動きのクリアランス)を調整しつつロッカーボックスに組みつけて終了。

本日は以上。

次回はついにフライホイールのバランス取りと芯だし組み立て。

お楽しみに~。
