エンジン組み立てて載っけてみましたよ。

ツキイチニレンキュウを利用いたしまして大事な作業です。



内燃機屋さんからシリンダーが帰ってきましたのでエンジン組み立てて車体に載っけてみます。
今回のプロジェクト、京都の酒井工作所さんが内燃機加工をサポートしていただける事になりました。

ありがとうございます!

担当してくれる高橋さんは4VALVE EVO FXRでDRAGにも参戦されてる。
ハーレー好きでスピード野郎の内燃機屋さん。
まさに力強くて頼りになる!

KBのピストンを使ってのシリンダー加工。
可能な限りボアを広げて、シリンダーの高さを調整して圧縮比を調整してもらいました。

ボア 95.8mm
ストローク 114.3mm
排気量 1647.8cc

小生のクラス、A-PG1650ccギリですな!

前回測った7.6:1から9.2:1まで上げています。
これ以上の圧縮比のピストンも用意していますが、過酷すぎるレース内容と鉄シリンダー,鉄ヘッドの呪い。
テスト後に上げるか下げるかこのままか。
よく考えてみようと思います。

しかし〜、部品の選択肢の少ないナックルでのチューニングは骨が折れますものです。



出来上がったクランク載せるのはワケもなく。

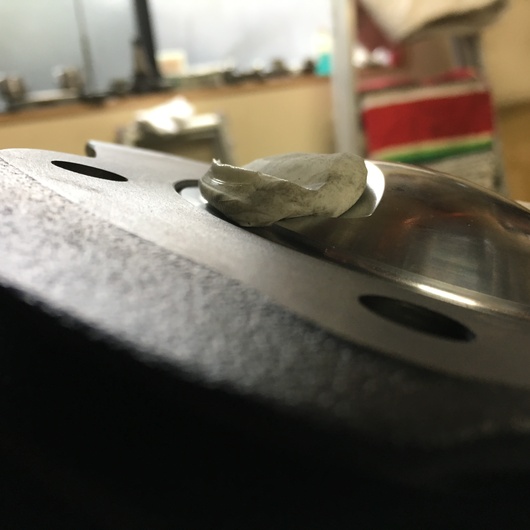

仮にシリンダーとピストンを組みまして再度バルブクリアランスのチェック。
まず無いとなるよう加工していますがそこはね…。





前後共OKでございます。



シリンダーの高さが変わる。
プッシュロッドやオイルラインエンジンマウントやEXパイプのマウント。
いろいろ変わってくる。
合わせの加工いろいろ。
組み立て方も変わってくる。





本日の目標は達成。

車体は今後ランドスピード用の車体を作るのです。
が!なのになんでこれに載せたのか?

2月26日にオートポリスで開催されます『DRAG友の会』にてエンジンのチェックをしようと思います。
いきなりDRAGかよ? ってアホな考えではございますが、そこは考えあってのこととしてお許しくだせえ。

それでは今日はここまで。
ありがとうございました。
