BALANCE WORK. その1

国産ロケットH2Aのエンジンが完成したようですな~。



ロケットエンジンって~のも夢がありますな~。

さてさて、近況報告。

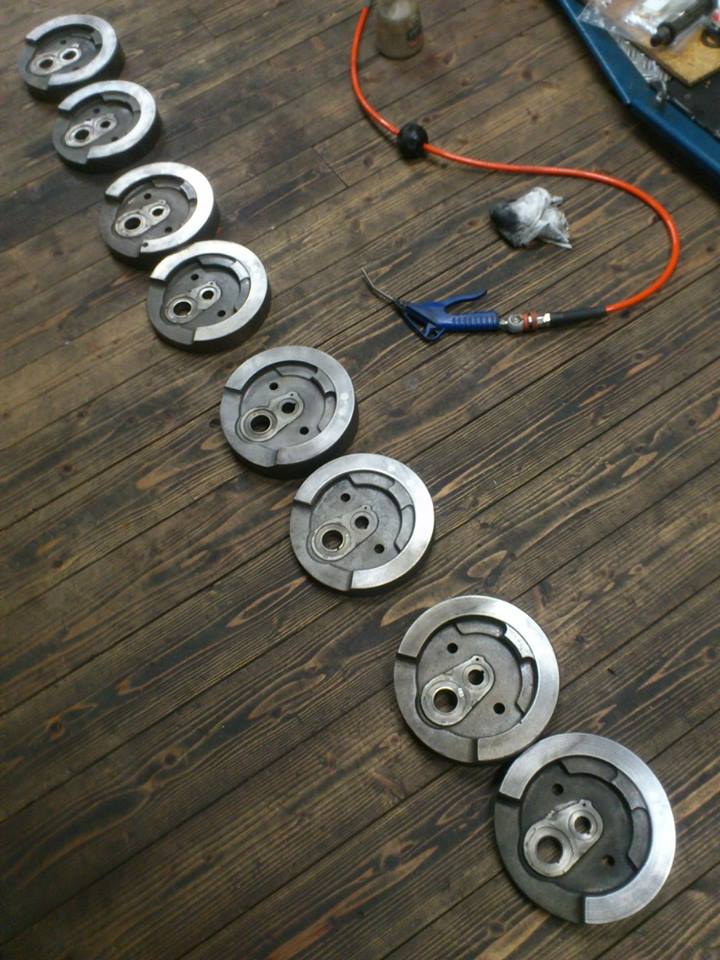

ロッドのベアリング合わせが終わりましたので、フライホイールのバランス取りへ。

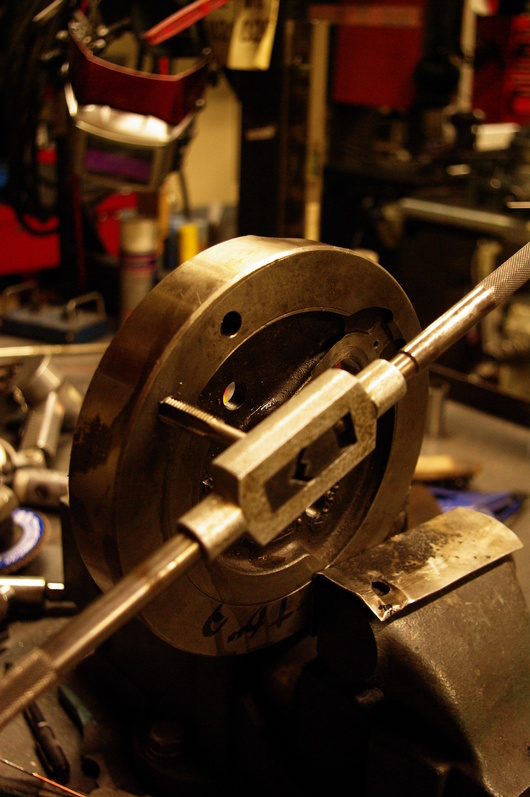

タップ切って。

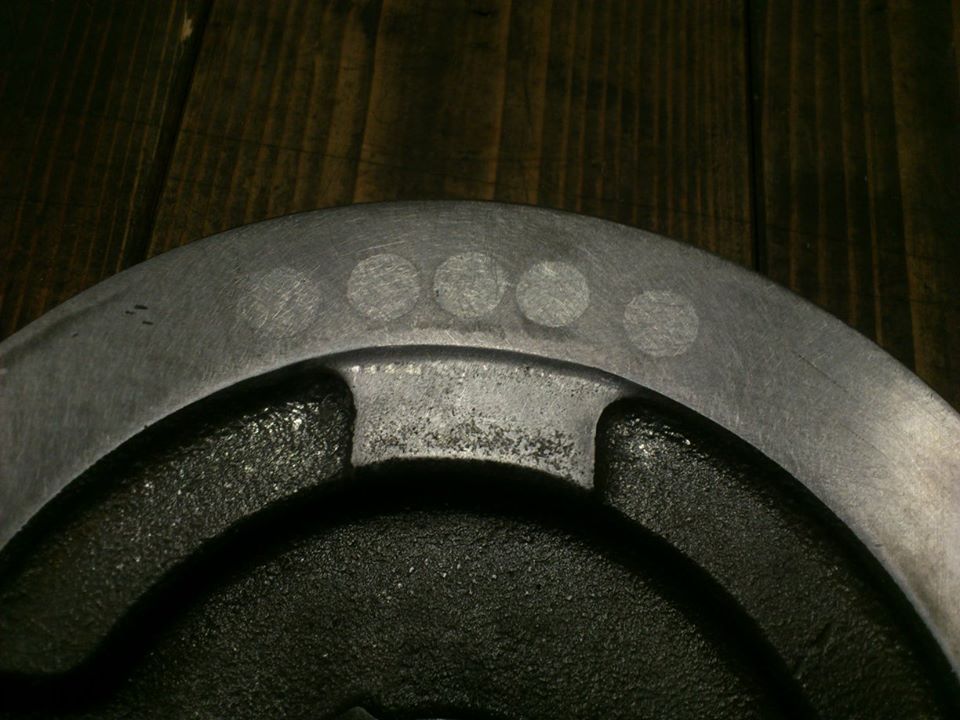

既存のバランスホールを埋めまして。

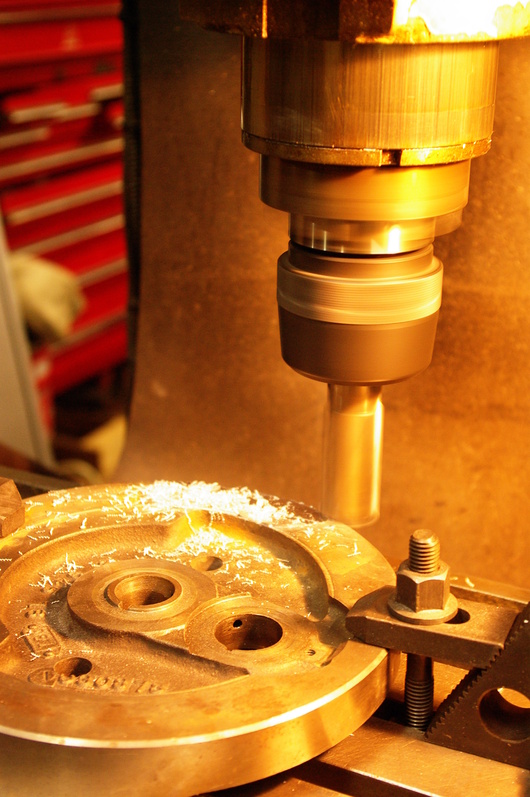

フライスで出来るところまで面をさらいまして。

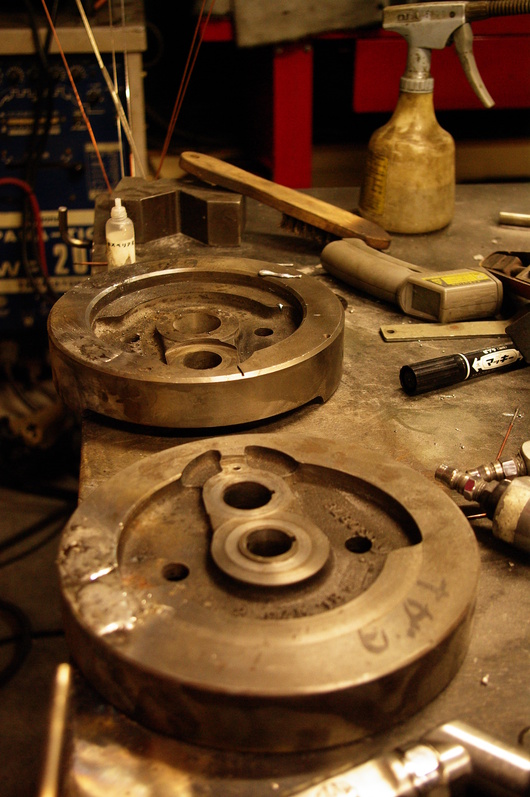

最後は手仕上げ。



こんだけやると、けっこう疲れます。

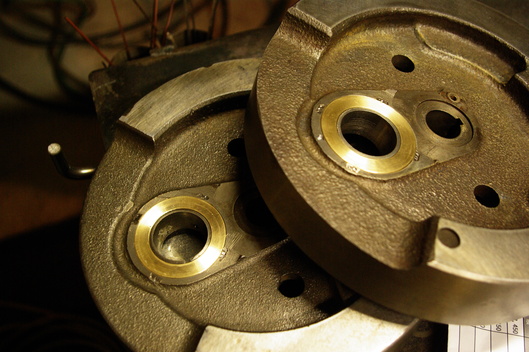

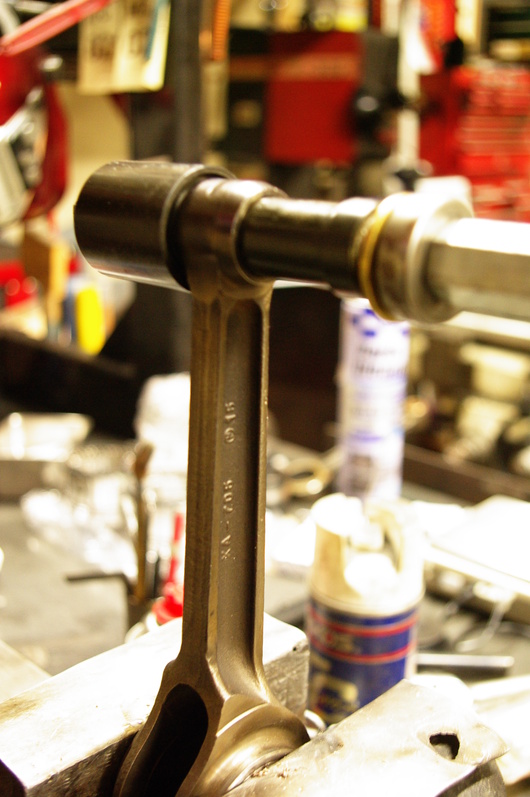

コンロッド、ピストン側のブッシュ交換。

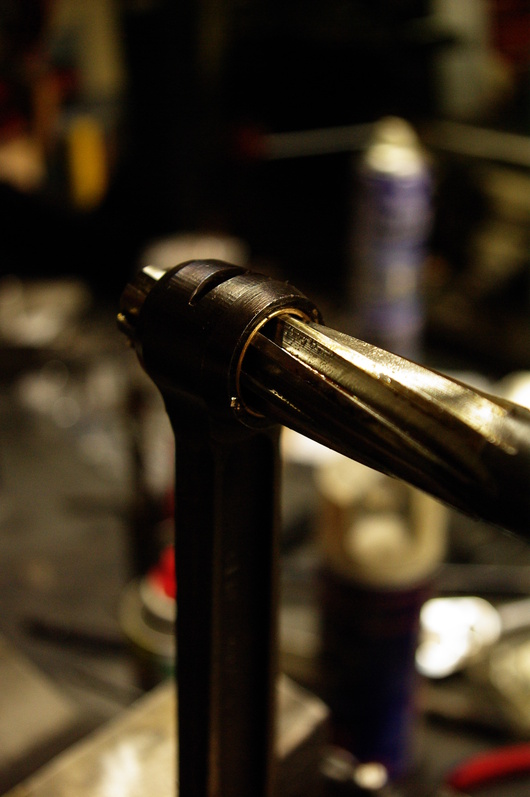

専用の刃物でラッピング。

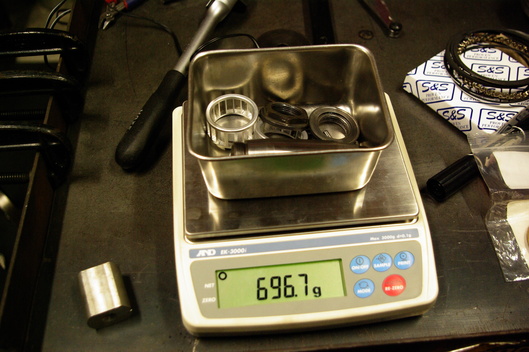

レシプロ側、ロータリング側。
それぞれに重さを量ります。

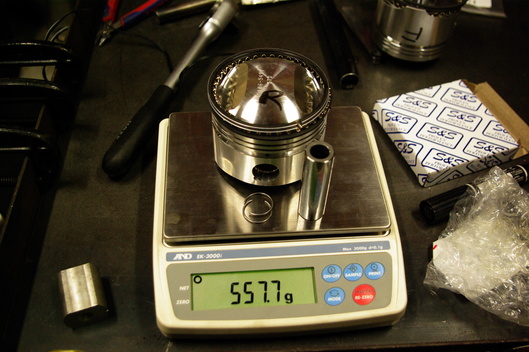

これはS&Sのピストン。

前後ともピッタリ同じ重量。
安心感ですな。

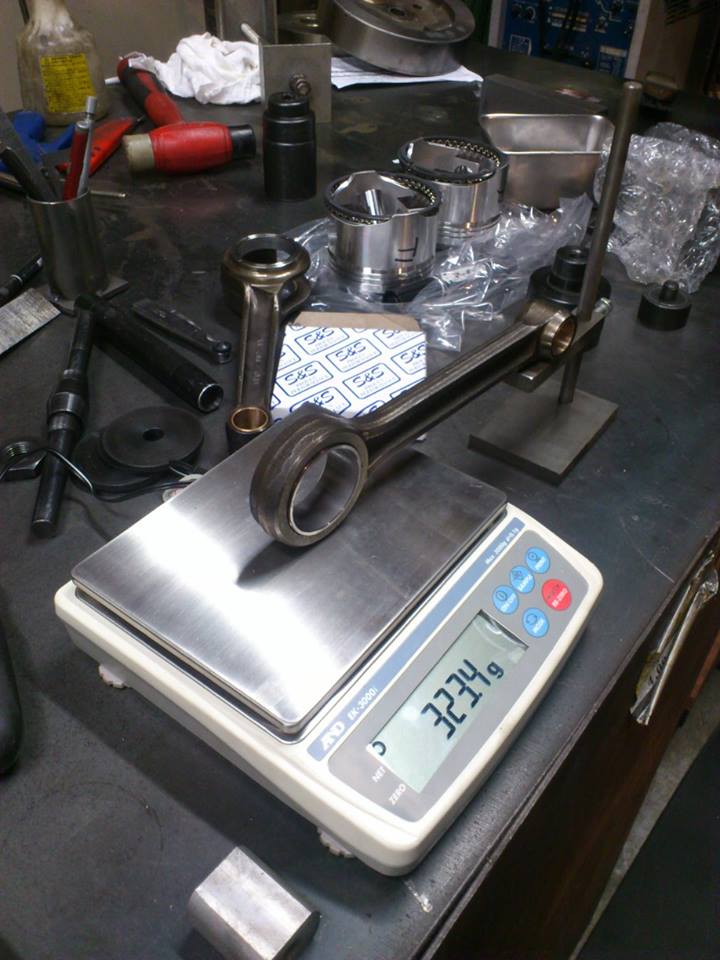

ロッドの測り方は少しめんどくせ~です。



計るだけ計ったら、シートに記入。

そんでボブウエイトの重さを計算します。





まさに処女膜が再生されたようなフライホイールに取り付け、バランス取りの加工開始でございます。

オッサンになると表現がアレになっちゃって、アレですね~。

さて、問答無用で穴を開けます。

イイトコロニ♡


本日はここまで。

サラバ!
